四川立合微航金属材料有限公司
地址:泸州市江阳区轻工业园区荆山路12号
联系人:王总
手机:18015732553
座机:0830-6669901 6669902
传真:0830-6669902
Q Q:1848308866
邮箱:sales@liheufp.com
网址:www.liheufp.cn

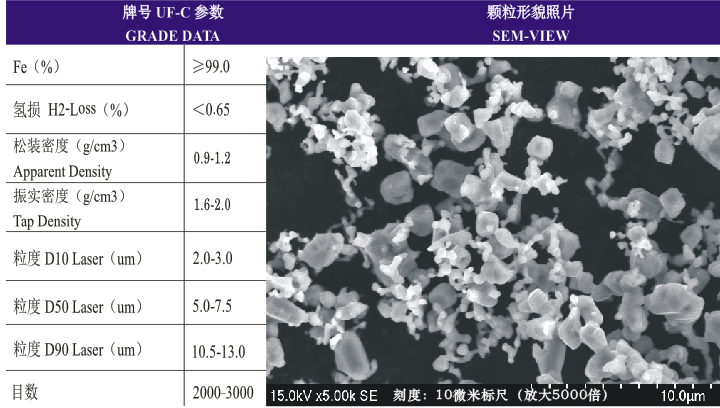

根据聚集状态的不同,物质可分为稳态、非稳态和亚稳态。通常块状物质是稳定的;粒度在2nm左右的颗粒是不稳定的,在高倍电镜下观察其结构是处于不停的变化;而粒度在微米级左右的粉末都处于亚稳态。超细粉体表面能的增加,使其性质发生一系列变化,产生超细粉体的“表面效应”;超细粉体单个粒子体积小,原子数少,其性质与含“无限”多个原子的块状物质不同,产生超细粉体的“体积效应”,这些效应引起了超细粉体的独特性质。目前,对超细粉体的特性还没有完全了解,已经比较清楚的特性可归纳为以下几点。
(1)比表面积大。由于超细粉体的粒度较小,所以其比表面积相应增大,表面能也增加。如平均粒径为0.01~0.1μm的粉体,其比表面积一般可达10~70m2/g。比表面积大,使其具有较好的分散性和吸附性能。
(2)活性好。随着粒度的变小,粒子的表面原子数成倍增加,使其具有较强的表面活性和催化性,可起补强作用,参与反应可明显加快反应速度,具有良好的化学反应性,超细粉体的性质主要表现在表面性质上。
(3)熔点低。许多研究表明,物质的粒径越小,其熔点就越低。如Au的熔点为1063℃,则粒径为2、5、14nm的Au粉,其熔点分别降至330、830、956℃;普通钨粉的烧结温度高达3000℃,掺入0 .1%~0.5%的超细钨粉后可降至1200~1300℃。
(4)磁性强。超细粉体的体积比强磁性物质的磁畴还小,这种粒子即使不磁化也是一个永久磁体,具有较大的矫顽力。例如粒径0.3μm的γ--Fe2O3和CrO2超细粉的矫顽力达(4.0~5.6)×104A/m;而长0.3~0.7μm、宽0.05μm的纯铁粉的矫顽力为(8.0~11.9)×104A/m,具有这样高矫顽力的超细粉体是制造高密度记录磁带的优良原料。
(5)光吸收性和热导性好。大多数超细粉体在低温或超低温下几乎没有热阻,银粉在超低温下具有最佳的热传导性,这在超低温工程研究上具有重要的意义。超细粉体特别是超细金属粉体,当粒度小于100nm以后,大部分呈黑色,且粒度越细色越黑,这是光完全被金属粉体吸收的缘故。
